一.核心概念：

電動執行器： 提供旋轉或直線運動的動力源。

二級傳動渦輪箱： 指包含兩級蝸輪蝸桿減速機構的齒輪箱。

蝸輪蝸桿傳動： 利用蝸桿（類似螺桿）驅動蝸輪（類似斜齒輪）實現大減速比和運動方向改變（通常90度）。

二級傳動： 意味著有兩套這樣的蝸輪蝸桿副串聯工作，以實現更大的總減速比。

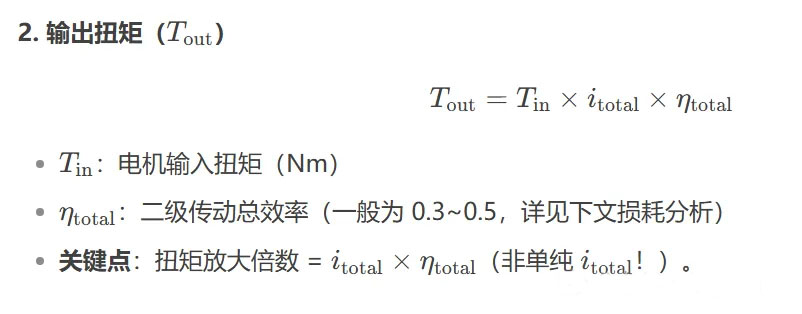

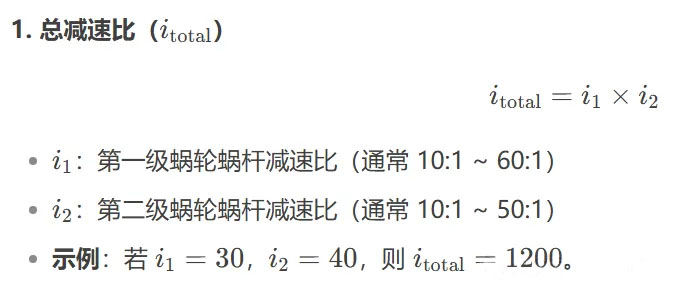

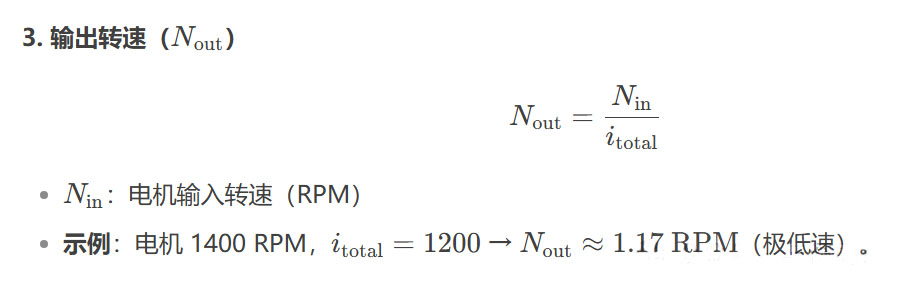

二、核心計算公式

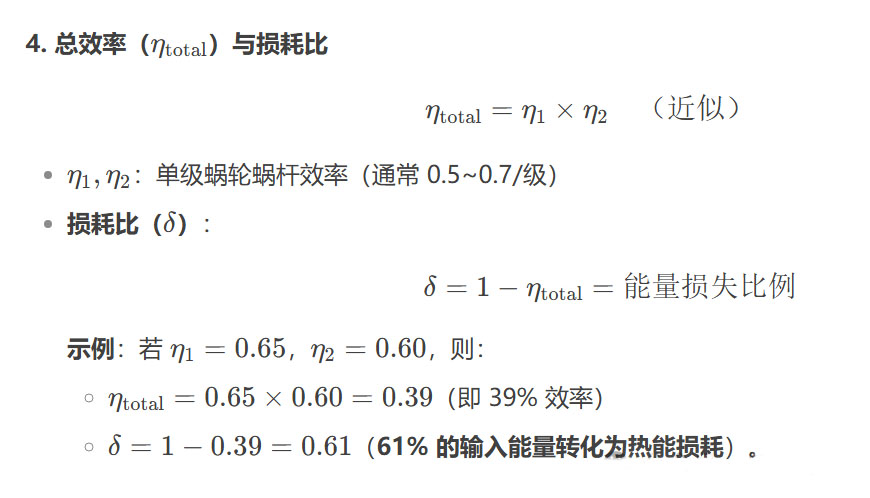

三、二級傳動損耗比詳解

損耗分布（實測數據）

總效率η_total = η1×η2×η軸承×η密封

新機效率：0.45~0.55（精密研磨蝸桿+錫青銅蝸輪）

老化后效率：↓0.25~0.35（運行3年后，潤滑劣化+齒面磨損）

 警告：計算扭矩必須按 η_total=0.3~0.4 選型，否則可能帶不動負載！

四.選型注意事項（避坑指南）

1. 傳動結構選擇

2. 材料與工藝要求

蝸桿：20CrMnTi滲碳淬火（硬度HRC58-62），表面粗糙度Ra≤0.8μm

蝸輪：ZCuSn10P1離心鑄造，禁止用鑄鋁替代！

潤滑脂：聚脲基合成脂（適用溫度-30~180℃），填充量≤箱體容積50%（過多加劇攪油）

3. 熱管理措施

箱體表面積：按Q_loss = (1-η_total) × P_in計算發熱量

強制散熱要求：

P_in > 15kW quad Rightarrow quad ext{加散熱鰭片} \

P_in > 30kW quad Rightarrow quad ext{強制風冷（風扇功率≥5%P_in）}

4. 自鎖可靠性驗證

自鎖條件：蝸桿導程角γ < arctan(μ) （μ≈0.05~0.12）

測試要求：在1.5倍T_required下保壓10分鐘，位移≤0.5°

四、成本優化策略

替代方案對比

2.降本技巧

非關鍵閥：用 斜齒輪+單蝸桿（η_total≈0.5，成本↓30%）

中輕載閥：輸出級改用尼龍蝸輪（承載↓40%，但成本↓50%）

五、故障預警指標

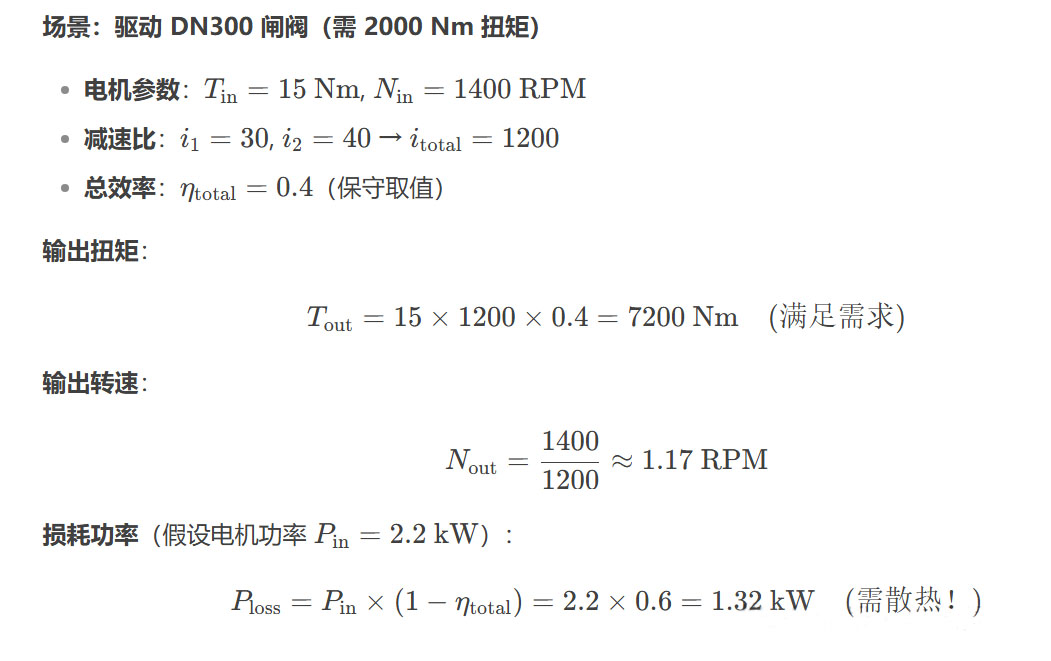

六.工程應用中的計算示例
